絕緣電阻表的正確使用方法及常見故障處理

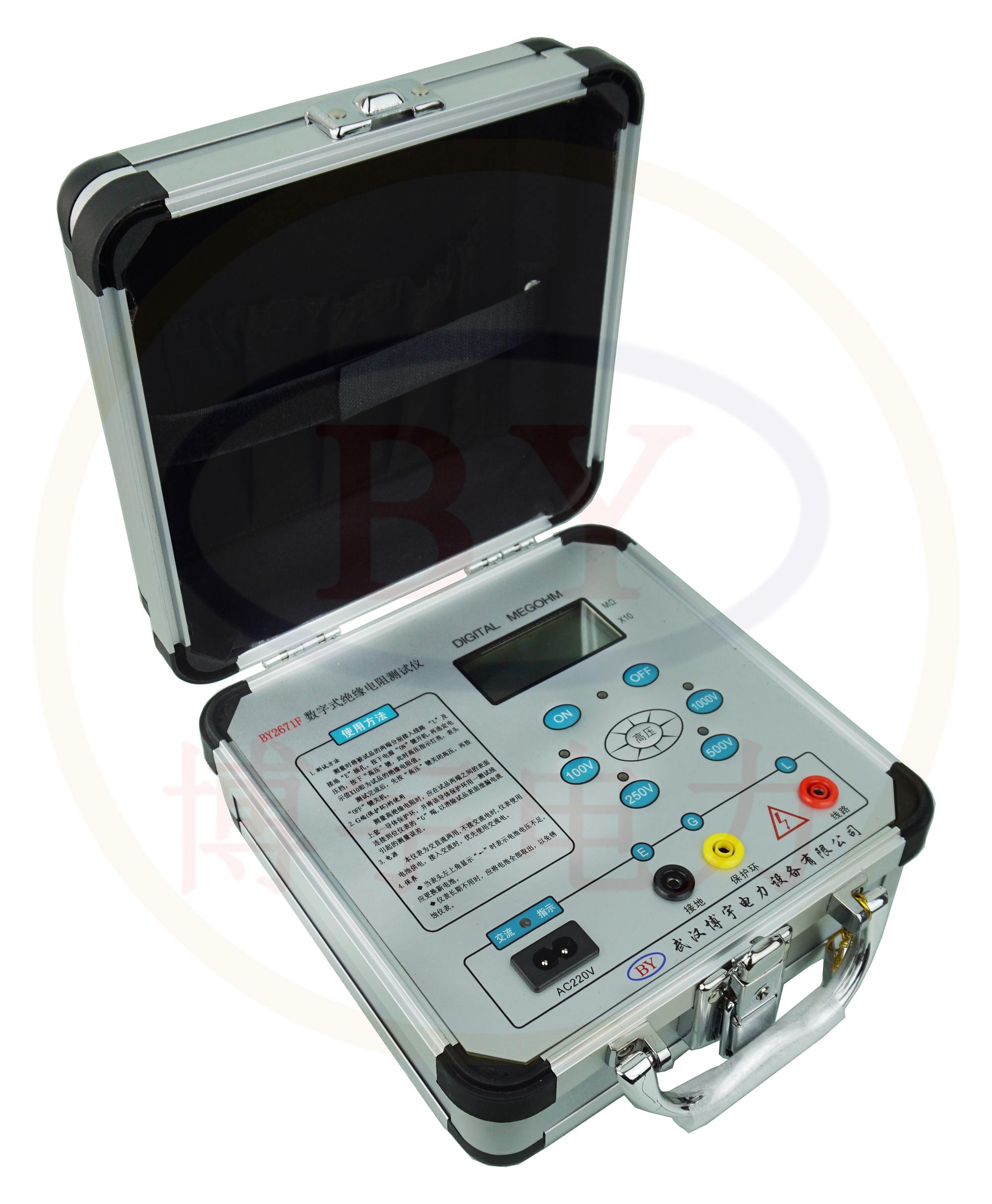

絕緣電阻表又稱搖表，兆歐表，它主要用于高壓或低壓電氣線路及電氣設備的絕緣電阻測定。它具有攜帶方便，測量時不需其它輔助設備，可直接從表盤讀取讀數等特點。

使用前先檢查，絕緣電阻表在使用前，應首先把其放在水平位置上，將端鈕“E”、“L”開路，以額定轉速120r/min或150r/min的速度搖動手搖發電機，觀察指針是否在無窮大(∞)位置，然后將“E”、“L”短路，以額定轉速手搖發電機，看指針是否指零。同時應檢查發電機轉動是否靈活，有無抖動現象。絕緣電阻表指針有無卡滯現象。

使用前先選擇合適的絕緣電阻表，首先應根據測量對象及其額定電壓，選用合適的絕緣電阻表。即選用的絕緣電阻表，其額定電壓一定要與被測的電氣設備或電氣線路的工作電壓相適應。例：測高壓設備的絕緣電阻，不能用額定電壓低于500V以下的絕緣電阻表。此時的測量結果不能反映工作電壓下的絕緣電阻，因此，要注意不能用電壓太高的絕緣電阻表測量低電壓電氣設備的絕緣電阻，以防損壞其絕緣。同時絕緣電阻表的測量范圍不要過多地超過被測絕緣電阻的范圍。

使用時的注意事項：

1、絕緣電阻的測量必須在電氣設備或電氣線路停電的狀態下進行，特別是有大電容的設備，必須在完全放電后再測量，以防觸電發生。

2、為獲得準確的測量結果，要求手搖發電機在額定轉速下工作一分鐘后再讀數。

3、在絕緣電阻表沒有停止轉動和被測物沒有放電之前，不能用手去碰被測物的測量部分，特別是有大電容的設備做試驗時，必須先將被測物對地短路放電，然后再停止轉動絕緣電阻表，以防電容放電打壞絕緣電阻表。

常見故障及維護：

一、端鈕“E”、“L”開路時，搖動手搖發電機指針指不到“∞”

首先拆下提手，旋下緊固螺絲，用電烙鐵焊下發電機彈簧引線，把測量機構與發電機分開。

1、檢查測量機構：測量機構主要由交叉式線圈、導流絲、電壓、電流回路電阻等組成。

① 首先觀察導流絲是否變形，因?qū)Я鹘z變形，使得殘余力矩增大，特別是在“∞”附近，由于磁場較弱，定位力矩小，容易產生誤差。如是，應重新調整或更換導流絲。更換的導流絲應符合下列要求：導流絲無折傷，導流絲上、中、下三根應平行，不能上翹或下垂。用手撥動指針從“0”到“∞”，導流絲不能與轉軸或其它物相碰。

② 用萬用表測電壓線圈是否斷路或短路。如是，重繞或更換。

③ 檢查電壓回路電阻是否增大。如是，重新調整電壓回路電阻。

2、檢查發電機：

① 測量發電機輸出電壓：手搖發電機，用靜電電壓表或高壓數字電壓表測其輸出電壓，看是否與其標定的額定電壓相一致，允許有±10%的誤差。如發電機輸出電壓過低，檢查發電機繞組是否斷路或短路。如是，更換或重繞。

② 檢查整流二極管是否擊穿短路。如是，更換。

③ 檢查發電機并聯電容是否損壞。如是，更換。

④ 檢查調速器的螺絲彈簧是否過松。如是，重新調整彈簧，使彈簧拉緊。

二、在“E”、“L”短路時，指針指不到“0”

① 若指針指不到“0”，可用鑷子扳動指針來調整。

② 檢查電流回路電阻是否增大。如是，重新調整電阻。

③ 檢查電流線圈是否短路或斷路。如是，重繞或更換。

④ 檢查導流絲是否與其它物相碰或變形很大。如是，重新更換。

三、指針轉動不暢或轉動時有卡滯現象

① 檢查軸尖是否磨損。如是，更換軸尖。

② 寶石軸承與軸尖配合太緊，造成間隙過小。如是，應重新調整軸承與軸尖之間的間隙。

③ 儀表可動線圈變形與內部鐵芯相碰。如是，重新修整線框。

④ 導流絲變形，導致指針在轉動時與某些固定部分相碰。如是，重新調整導流絲。

⑤ 可動線圈與磁性鐵芯上的鐵屑相碰。如是，將帶有磁性的細鋼絲插入間隙中，利用鋼絲被磁化的原理吸出鐵屑。

四、在“∞”和“0”點位置正常，但有部分刻度點誤差較大

① 機械平衡不好。如是，重新調整平衡。方法是：將儀表不通電靜止在某一位置，然后向前后、左右傾斜30°來調平衡錘。

② 重焊導流絲，并伸長或縮短導流絲，利用其殘余力矩來改變儀表的刻度特性。

③ 如以上方法調整不起作用，可以重劃刻度線來解決。
