工頻接地電阻測試儀誤差檢測

在被測儀器規定的工作條件下，檢測A類接地電阻測試儀的基本誤差時用標準交流電阻箱為標準器，檢測B類接地電阻測試儀的基本誤差時用標準交流電阻箱、標準電感、標準電容或標準阻抗作標準器。標準器的誤差極限值應不超過接地電阻測試儀準確度等級規定的基本誤差極限值的1/4。

1.誤差檢測點選取

模擬式接地電阻測試儀在測量范圍內的每個有分度數字的分度線處檢測。

數字式接地電阻測試儀在其有效測量范圍內均勻選取10個測試值(包括測量范圍的上限值、下限值或其附近處的值)處進行檢測。

模擬式與數字式同時顯示的接地電阻測試儀在模擬式接地電阻測試儀所檢測的分度線處檢測。

2.誤差檢測方法

將標準器、等效輔助接地電阻按圖1(三端子接地電阻測試儀)或圖2(四端子接地電阻測試儀)所示的方式與接地電阻測試儀連接。

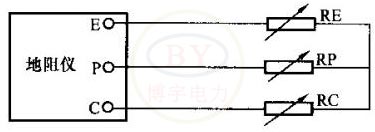

E——接地體端子；P——電壓(電位)極端子；C——電流極端子；

RE——標準器(等效接地電阻)；RC、RP——等效輔助接地電阻。

圖1：三端子接地電阻測試儀接線圖

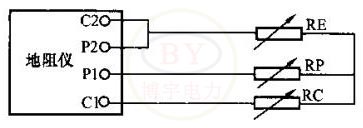

P1、P2——電壓(電位)極端子；C1、C2——電流極端子;

RE——標準器(等效接地電阻)；RP、RC——等效輔助接地電阻。

圖2：四端子接地電阻測試儀接線圖

調節標準交流電阻箱(或標準電感、標準電容、標準阻抗)，使接地電阻測試儀的示值依次按照設置的檢定點值BX，記錄相應標準器對應值BR。

等效輔助接地電阻：A類為(500±10)Ω;B類為(50±0.1)Ω。

接地電阻測試儀的基本誤差按式計算：

式中：

EA——接地電阻測試儀的基本誤差；

Bx——接地電阻測試儀的示值；

BR——標準器的示值；

AF——基準值(接地電阻測試儀的示值)。
