BY2010智能鹽密度測試儀操作方法詳解

儀器的主要功能是測試絕緣子等值鹽密的值，為此需要用戶根據實際情況設定絕緣子表面積、溶液體積等參數。儀器配備微型打印機，方便數據記錄。儀器一次可以存儲60組數據數據，并能查看和刪除。

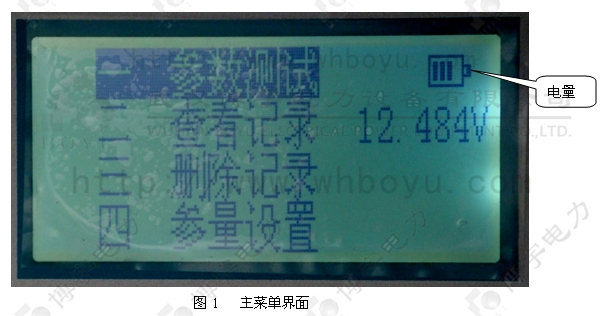

 1 主菜單

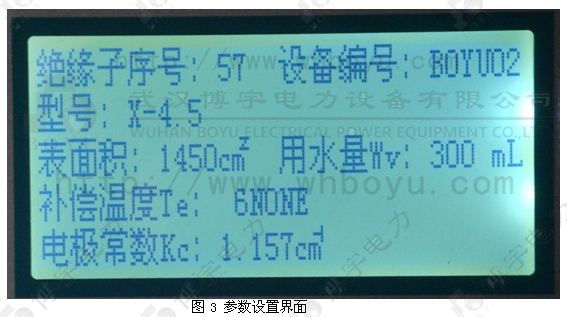

        儀器開機后按“確認”鍵進入“參數測試”如圖3。

在圖3界面長按“←”鍵2秒進入?yún)��?shù)設置，再按“↑”鍵和“↓”鍵改變參數，設置完成后按“確認”鍵保存并進入測試主界面（如圖4）。本儀器只需一個界面就可以設置所有參數，且保存后可以直接調用，（本公司已經按照中國常用的絕緣子參數設置了70種，用戶可以直接調用）。

絕緣子表面積設置

各種型號的絕緣子其表面積有所不同，使用時請輸入測試儀絕緣子的表面積。絕緣子表面積具體取值參照附錄A（常用絕緣子表面積及泄露距離一覽表）。

溶液體積設置

   溶液體積在實驗時約等于去離子化蒸餾水的體積。用水量以能完全溶解絕緣子表面污穢物中的可溶性鹽為宜，具體可參照表1（絕緣子表面積與鹽密測試用水量的關系）。

溶液溫度設置

相同溶液在不同溫度時其電導率會有差異，為了保證結果的可參照性和可比性，儀器可以把實際溫度下的電導率轉化為 20℃時的對應值，自動進行溫度補償。溶液溫度設置有三種模式：1.為溫度自動”AUTO”補償模式;2.不使用溫度補償模式,”NONE”模式;3.用戶自設定模式,0-49.9℃。

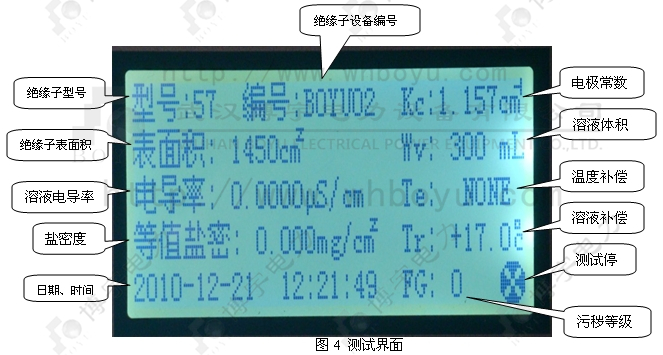

進入圖4界面后，再按“確認”鍵就開始測試，開始測試時顯示屏上的“測試停”標志會閃爍，測試好后按確認測試停，然后長按“←”鍵2秒自動保存，長按“→”鍵2秒自動打印當前記錄。（注意：用電池工作時盡量不要打印，為了節約電量）。

如果測試完成后需要調用以前的記錄，可以直接按“返回”鍵返回到主菜單。

 2 查看記錄

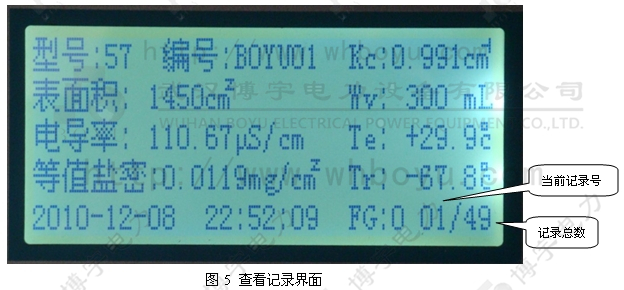

進入進入主菜單選擇查看記錄（圖5），然后用“↑”鍵和下鍵依次查看，長按“←”鍵2秒自動刪除當前記錄，長按“→”鍵2秒自動打印當前記錄。按“返回”鍵返回到主菜單。

 3 刪除記錄

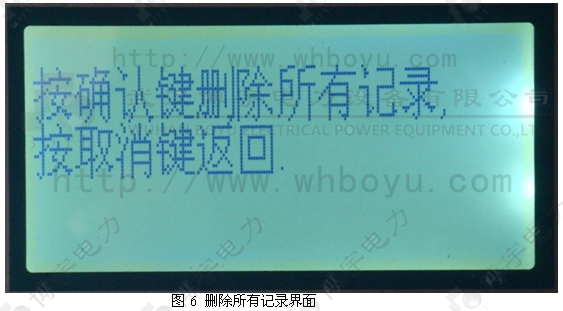

進入圖一主菜單后，按上下鍵選擇刪除記錄菜單按確認進入圖6界面。該界面是刪除全部記錄的操作，為了防止誤刪，我們多設計了一個提醒，就是只有長按“→”鍵2秒后屏幕上的確認被選中后才可以按“確認”鍵確認刪除。其他只需按屏幕提示操作即可。（提示：取消鍵也就是返回鍵）。按返回鍵可以到主菜單。

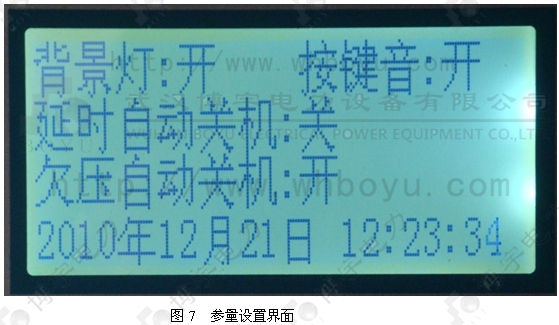

進入?yún)⒘吭O(shè)置界面后，長按右鍵2秒后屏幕上會出現反顯字符，然后通過單擊上下鍵可以改變參數，通過單擊左右鍵，移動光標。設置完成后按返回退出設置界面。
