地網接地電阻的測量

接地系統的接地電阻每年應定期測量，始終保持接地電阻符合指標要求。

1 接地電阻的定義

工頻電流從接地體向周?chē)�大地散流時，土壤呈現的電阻值叫接地電阻R。

接地電阻的數值等于接地體的電位U。與通過接地體流入大地中電流Id的比值。用公式表示為：

Ro=Uo/Id

當沖擊電流或雷電流通過接地體向大地散流時，不再用工頻接地電阻而是用沖擊接地電阻來量度沖擊接地的作用。

沖擊接地電阻RCH等于接地體對地沖擊電壓的幅值與沖擊電流幅值之比。

沖擊接地電阻RCH與工頻接地電阻Ro的關系是：RCH=a Ro

式中a為沖擊系數，a的大小與大地電阻率有關。

2 測量?jī)x表

2.1 對測量?jī)x表的要求

（1）接地電阻的測量工作有時在野外進行，因此，測量?jī)x表應堅固可靠，機內自帶電源，重量輕、體積小，并對惡劣環境有較強的適應能力。

（2）大于20dB以上的抗干擾能力，能防止土壤中的雜散電流或電磁感應的干擾。

（3）儀表應具有大于500kW的輸入阻抗，以便減少因輔助極棒探針和土壤間接觸電阻引起的測量誤差。

（4）儀表內測量信號的頻率應在25Hz～1kHz之間，測量信號頻率太低和太高易產生極化影響，或測試極棒引線間感應作用的增加，使引線間電感或電容的作用，造成較大的測量誤差，即布極誤差。

（5）在耗電量允許的情況下，應盡量提高測試電流，較大的測試電流有利于提高儀表的抗干擾性能。

（6）儀表應操作簡單，讀數最好是數字顯示，以減少讀數誤差。

2.2 測量用儀表

小型接地體：BY2571接地電阻測試儀（或ZC8型接地電阻測量?jī)x，K7型地阻儀）。

大型接地：BYJD-5A大地網接地阻抗測試儀（輸出：5A400V,45/55HZ、50HZ,抗干擾） ，由武漢市木森電氣有限公司制造。

2.3 測量方法

接地電阻值測試的準確性，與地阻儀測量電極布置的位置有直接關系，按測量電極的不同布置方式，有如下幾種測試方法：

2.3.1 直線布極法

（1）首先要弄清被測地網的形狀、大小和具體尺寸，確定被測地網的對角線長度D（或園形地網的直徑D）。

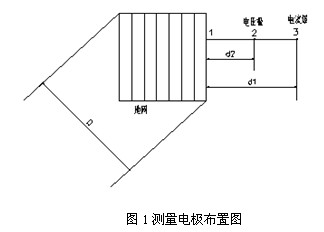

（2）在距接地網（2～3）D處，打下地阻儀的電流極棒，地阻儀的電壓極棒應設在電流極棒到地網距離的0.618處（優選法）。如圖1所示。

按上圖布置測得的接地電阻誤差應在1％以?xún)?nèi)。

在土壤電阻率較均勻的地區，電流極到地網的距離取2D，電壓極到地網的距離可取D。

在土壤電阻率不均勻的地區，電流極到地網的距離應取3D，電壓極到地網的距離應取1.7D。

（3）測量時在沿地網和電流極的連線上，使電壓極到接地網的距離約為電流極到接地網距離的50％～60％范圍內移動3次，每次移動的距離為電流極到地網距離的5％，使3次測得的電阻值接近即可。

2.3.2 三角形布極法

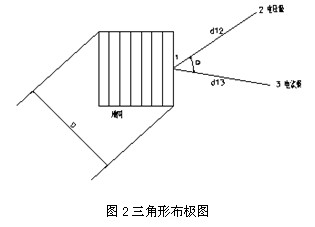

如圖2所示：

我國地域廣闊，不同的地區、季節修正系數也不同.
