直流高壓發生器的技術指標及原理框圖

一、概述
    直高發采用了九十年代新技術、新材料和新器件，具有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓鎖存功能，并配有時間繼電器，能在試驗中設置定時聲訊報警。整個儀器便于攜帶，操作方便，安全可靠，特別適用于電力部門現場試驗。

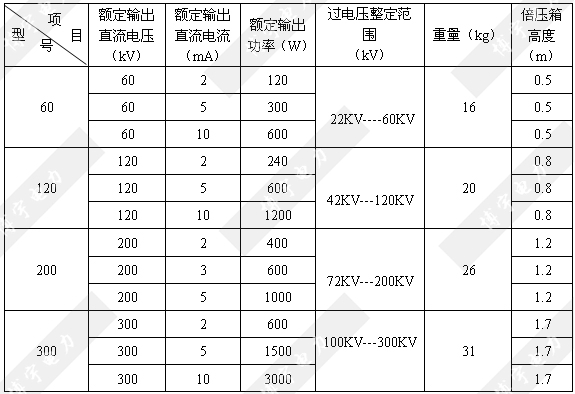

二、技術指標及使用條件
1、技術條件
1）電源：AC220V±10%，50Hz±1%
2) 輸出電壓指示精度：<1級
3) 輸出電流指示精度：<1級
4) 紋波系數：≤0.5%
5) 0.75倍輸出電壓指示精度：<1級，帶鎖存
2、使用條件
1) 相對濕度：25℃時不大于85%，無凝露
2) 工作方式：間斷使用30分鐘
3) 環境溫度：- 10  40℃
4) 海拔高度：1500m以下
3、保護功能
1) 內部過壓保護, 內部過流保護
2) 外部過壓保護(保護電壓可整定), 外部過流保護或擊穿保護
3) 內部功率保護
4) 非零點啟動保護
5) 定時聲訊報警

三、原理框圖

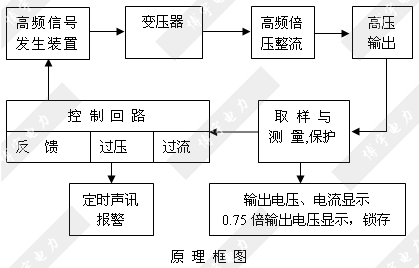

    直高發應用最新電力電子技術，采用先進的PWM調制技術及大功率MOSFET器件，通過中頻倍壓整流而成；該發生器具有紋波系數小、輸出穩定可靠，體積小、重量輕的特點，且具有可靠、靈敏的內部保護功能，其原理框圖如下圖所示。
